Echec astrométrie - sauvegarde des images intermédiaires

[Patrice Le Guen]

Bonjour,

Lors d'une observation automatique, il m'arrive fréquemment d'obtenir des échecs de l'astrométrie. Pour analyser les causes de ces échecs je souhaiterais pouvoir analyser les images sur lesquelles PRISM tente de réaliser l'astrométrie. Dans l'exemple ci-dessous je souhaite récupérer l'image posée 10 sec en bin 2x2. Y a-t-il une option dans PRISM qui permettrait de sauvegarder ces images d'astrométrie ? Si cette option n'existe pas il me semble que ce serait une amélioration qui faciliterai le paramétrage de l'astrométrie.

TU 31/12/2016 16:57:20.9 : [Camera] Prepare une pose BinX=2 BinY=2 MiroirX=1 MiroirY=0 Qtour=0 Pose=10.00 sec
TU 31/12/2016 16:57:22.5 : [Camera] Pose démarrée !
TU 31/12/2016 16:57:41.5 : [Astrométrie] Catalogue UCAC : C:\Program Files (x86)\PRiSM v9\catalog\UCAC4\u4b\
TU 31/12/2016 16:57:42.6 : [Astrométrie] Astrometrie a échouée : Nombre d'étoiles insuffisant dans l'image !
TU 31/12/2016 16:57:42.6 : [Foc] Revient au filtre initial, index=5
TU 31/12/2016 16:57:42.7 : [Filtres] requis n°5
TU 31/12/2016 16:57:42.7 : [Filtres] En cours : n°1
TU 31/12/2016 16:57:44.4 : [Filtres] Changement de filtre du n°1 vers n°5
TU 31/12/2016 16:57:46.9 : [Filtres] Filtre n°1 vers n°5, référence=11.500 mm, décalage=-0.084 mm, position=11.416 mm
TU 31/12/2016 16:57:47.0 : [Astrométrie] Avertissement !! L'astrometrie a échouée sur cet objet -> 45P

PS : Ma configuration (setup)
PRISM 10.1.19.195 du 28/11/2016
Mini PC MSI Cubi 041EU
Version OS Windows 10 Famille en 64 bits – version 10586.71
Processeur Intel(R)_Core(TM)_i3-5005U CPU @ 2.00GHz
Disque dur SSD 128Go TS128GMSA370
Mémoire utilisable 3.88Go
Résolution 2048x1536
ASCOM Platform 6.1 – SP1 v6.1.1.2627
Lunette TAKAHASHI FSQ-106ED
Monture EM200 Temma 2Jr et driver ASCOM Telescope driver for Takahashi Temma protocols 6.2.0.0
Caméra principale Acquisition CCD QSI583WSG pilote 2.8.26.0 du 16/11/2012 Firmware 5.2.6
Caméra secondaire Autoguider i-Nova PLA-MX hors axe 17mm et driver ASCOM I_Nova Camera Driver 2.3.3.9. Pilote Windows PLA-MX CCD Camera 1.0.0.0 du 19/10/2010.
Contrôle de focalisation : USB-Focuser 2 v1.0.18 (Pierro-Astro) + moteur Robofocus
Gestion d’interrupteurs IP9258FR Release Version : V4.01 2013/04/18
Serveur série MOXA NP5210A Firmware version=0x1020000
Onduleur FSP NANO 600
Modem routeur NETGEAR DGN2200v4 Firmware V1.0.0.58_1.0.58

[Cyril Cavadore]

Réponse : Non (pour le moment)

Solution : pointer le telescope dans le champ désiré et faire le meme temps de pose / binning.

[Patrice Le Guen]

Bonjour Cyril,

J'ai bien compris la procédure que tu proposes et je m'y attèlerai, mais cette solution ne permet pas d'identifier les problèmes provenant :

• d'une mauvaise mise au point,
  d'un passage nuageux,
  ou d'un pointage imprécis.

[Cyril Cavadore]

les trois facteurs dont tu parles

->d'une mauvaise mise au point,
->d'un passage nuageux,
->ou d'un pointage imprécis.

sont des causes fortes et evidente d'un echec de l'astrometrie...

[Soulier jf]

Bonjour.

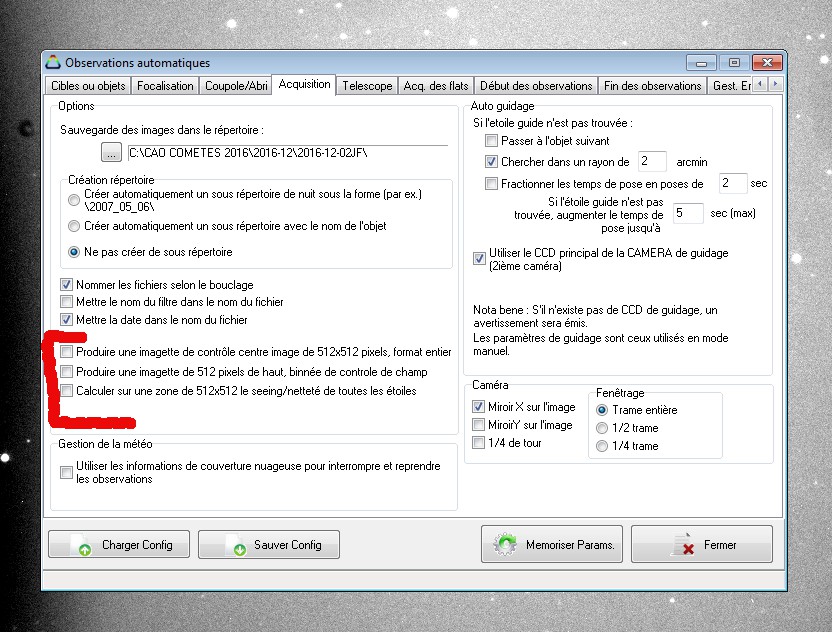

Tu as tjrs la possibilité de mettre ces options...
Mais cela reste du 512x512.





Sinon, je lis que c'est un problème "d'étoiles insuffisantes dans le champ".
- Fais-tu ton astrométrie avec un filtre ?
- 10s, c'est peut-être peu, mets 20s en 2X2 pour + de signal.
C'est tout de même bizarre avec une "Lunette TAKAHASHI FSQ-106ED"... de manquer d'étoiles (?).

Cordialement.
J-F

[Patrice Le Guen]

Bonjour J-F,

Merci beaucoup pour ta réponse. Je fais l'astrométrie avec le filtre clair. J'avais oublié ces imagettes. Si elles peuvent me permettre de vérifier la présence d'un nuage cela me rassurera.

[Patrice Le Guen]

Bonjour,

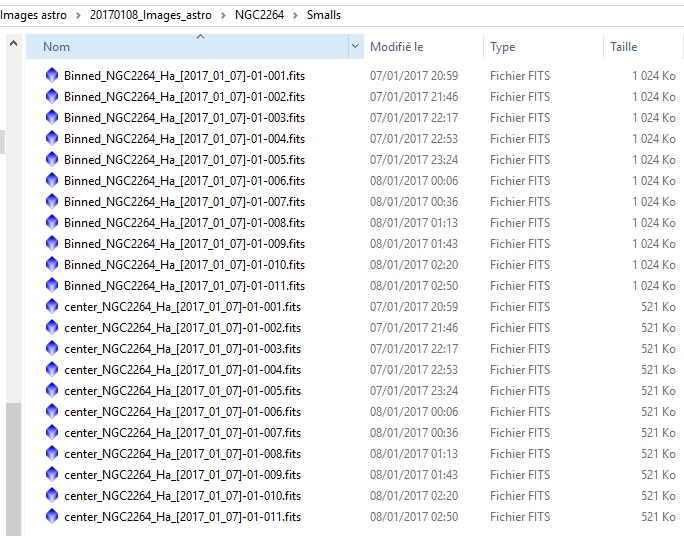

Malheureusement les imagettes ne contiennent qu'une information réduite de l'image acquise (information binnée et zoomée-centrée) :

Ce que j'aurais souhaité c'est une sauvegarde sur disque d'une image (et non d'une imagette) de l'image acquise dans le cadre de l'astrométrie pour en analyser les échecs (en refaisant les calculs sur l'image entière) afin d'affiner les "Paramètres de reconnaissance auto" de manière à les adapter à mon setup. J'ai identifié en particulier que les paramètres "Marge d'erreur sur la position des étoiles", "Demi-largeur de la fenêtre du centroïde", "Force du filtre passe bas pour extraction des étoiles", "Degré du polynôme" ainsi que le choix du catalogue étaient très sensibles à la réussite de l'astrométrie. De plus, à mon avis, il pourrait être envisagé de calculer ces paramètres en fonctions de la FWHM médiane, de la résolution du pixel en arcsec et de la dimension de la diagonale de l'image en arcmin.

PS : Ma configuration (setup)
PRISM 10.1.20.201 du 02/01/2017
Mini PC MSI Cubi 041EU
Version OS Windows 10 Famille en 64 bits – version 10586.71
Processeur Intel(R)_Core(TM)_i3-5005U CPU @ 2.00GHz
Disque dur SSD 128Go TS128GMSA370
Mémoire utilisable 3.88Go
Résolution 2048x1536
ASCOM Platform 6.1 – SP1 v6.1.1.2627
Lunette TAKAHASHI FSQ-106ED
Monture EM200 Temma 2Jr et driver ASCOM Telescope driver for Takahashi Temma protocols 6.2.0.0
Caméra principale Acquisition CCD QSI583WSG pilote 2.8.26.0 du 16/11/2012 Firmware 5.2.6
Caméra secondaire Autoguider i-Nova PLA-MX hors axe 17mm et driver ASCOM I_Nova Camera Driver 2.3.3.9. Pilote Windows PLA-MX CCD Camera 1.0.0.0 du 19/10/2010.
Contrôle de focalisation : USB-Focuser 2 v1.0.18 (Pierro-Astro) + moteur Robofocus
Gestion d’interrupteurs IP9258FR Release Version : V4.01 2013/04/18
Serveur série MOXA NP5210A Firmware version=0x1020000
Onduleur FSP NANO 600
Modem routeur NETGEAR DGN2200v4 Firmware V1.0.0.58_1.0.58
