OBS-AUTO et Astrométrie

Patrice Le Guen · Message par **Patrice Le Guen** » 12 juil. 2015, 00:05

Bonjour,

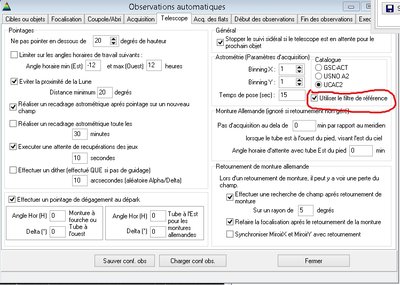

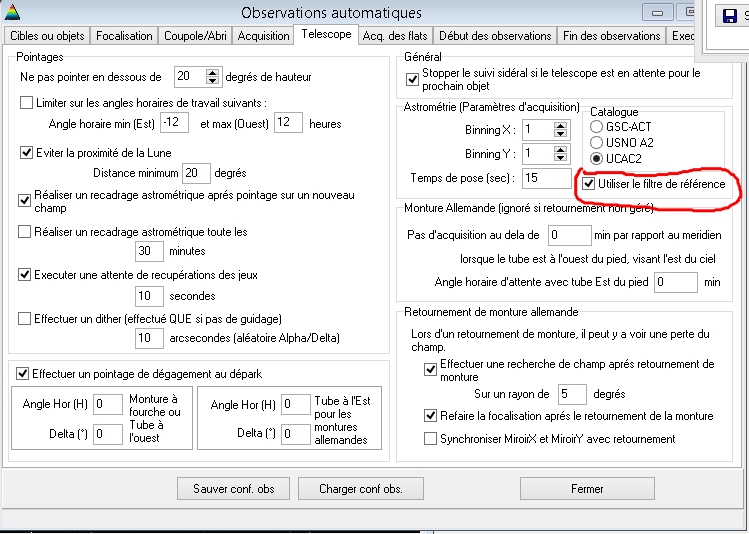

Dans OBS-AUTO j'ai coché dans l'onglet "Télescope" rubrique astrométrie la case "Utiliser le filtre de référence".

: OBS-AUTO : Astrométrie utiliser le filtre de référence

Malgré cela au démarrage PRISMv9 reste sur le dernier filtre utilisé et ne va pas sur le filtre de référence. Ci-dessous le LOG de l'OBS-AUTO ou avant la ligne en rouge on ne voit pas le changement de filtre vers le filtre de référence.
TU 11/07/2015 21:13:36.2 : Démarrage de l'observation automatique.
TU 11/07/2015 21:13:36.2 : Début immédiat de l'observation automatique.
TU 11/07/2015 21:13:36.2 : [Camera] Caméra principale deja connectée
TU 11/07/2015 21:13:36.2 : [Camera] Caméra principale deja connectée
TU 11/07/2015 21:13:36.2 : [Camera] Caméra principale deja connectée
TU 11/07/2015 21:13:36.2 : [Dome] Pas d'ouverture de de dome/abri requis !
TU 11/07/2015 21:13:36.2 : Système de focalisation : RoboFocusServer.Focuser
TU 11/07/2015 21:13:36.2 : Roue à filtres : QSI FILTRES
TU 11/07/2015 21:13:36.2 : Système de position de telescope : Temma by Takahashi
TU 11/07/2015 21:13:36.2 : Système de pilotage de telescope : Temma by Takahashi
TU 11/07/2015 21:13:36.2 : Pas de système dome/abri.
TU 11/07/2015 21:13:36.3 : [Méteo] Démarrage du processus de surveillance
TU 11/07/2015 21:13:36.3 : Pas de station météo.
TU 11/07/2015 21:13:36.3 : Pas de système de mesure de couverture nuageuse.
TU 11/07/2015 21:13:36.3 : Camera primaire : QSI 583ws HW
TU 11/07/2015 21:13:36.3 : Camera Secondaire activé : i-Nova PLx Camera ASCOM Driver
TU 11/07/2015 21:13:36.3 : Monture Allemande détectée : retournement au méridien possible
TU 11/07/2015 21:13:36.3 : [Telescope] Vérification du status de parking du telescope
TU 11/07/2015 21:13:36.3 : Durée des poses totales (H:M:S) -> 16:40:00
TU 11/07/2015 21:13:36.3 : [Telescope] Pointage du champ pour retrouver dans le ciel la position du télescope
TU 11/07/2015 21:17:41.9 : [Telescope] Pose de 10s pour rattrapage des jeux
TU 11/07/2015 21:17:52.5 : [Telescope] Tube coté Est du pied visant l'Ouest
TU 11/07/2015 21:17:57.6 : [Telescope] Recentrage initial du télescope (Astrométrie "AllSky")
TU 11/07/2015 21:17:57.6 : [Camera] Retour en mode "FULL FRAME"
TU 11/07/2015 21:17:57.6 : [Camera] Taille image CCD X1=1 Y1=1 X2=3326 Y2=2504
TU 11/07/2015 21:17:57.6 : [Camera] Prepare une pose BinX=1 BinY=1 MiroirX=0 MiroirY=0 Pose=15.00 sec
TU 11/07/2015 21:17:59.1 : [Camera] Pose démarrée !
TU 11/07/2015 21:18:30.7 : [Astrométrie] Catalogue UCAC : F:\Catalogues\UCAC4\u4b\
TU 11/07/2015 21:18:30.7 : Démarrage de la recherche étendue sur une zone de ciel de 10.0°
TU 11/07/2015 21:18:31.6 : Première passe, 1094 étoile(s) trouvée(s)
TU 11/07/2015 21:18:32.3 : Deuxieme passe, 317 étoile(s) trouvée(s)
TU 11/07/2015 21:18:32.3 : (1/169) Alpha : 16h54m31s Delta : +40°01'12'' dist=0.0° cat=10
TU 11/07/2015 21:18:32.4 : 60 étoiles de comparaisons...
TU 11/07/2015 21:18:32.5 : (2/169) Alpha : 16h47m51s Delta : +39°02'44'' dist=1.6° cat=10
TU 11/07/2015 21:18:32.6 : 60 étoiles de comparaisons...
TU 11/07/2015 21:18:32.7 : (3/169) Alpha : 16h54m31s Delta : +39°02'44'' dist=1.0° cat=10
TU 11/07/2015 21:18:32.8 : 60 étoiles de comparaisons...
TU 11/07/2015 21:18:32.9 : (4/169) Alpha : 17h01m11s Delta : +39°02'44'' dist=1.6° cat=10
TU 11/07/2015 21:18:33.0 : 60 étoiles de comparaisons...
TU 11/07/2015 21:18:33.1 : (5/169) Alpha : 16h47m45s Delta : +40°01'12'' dist=1.3° cat=10
TU 11/07/2015 21:18:33.2 : 60 étoiles de comparaisons...
TU 11/07/2015 21:18:33.3 : (6/169) Alpha : 17h01m16s Delta : +40°01'12'' dist=1.3° cat=10
TU 11/07/2015 21:18:33.4 : 60 étoiles de comparaisons...
TU 11/07/2015 21:18:33.6 : Etoiles, de 60 à 38 validée par centroïde, puis à 38 étoiles
TU 11/07/2015 21:18:33.7 : [Astrométrie] Le centre image a été trouvé : 16h57m43s +39°54'33''
TU 11/07/2015 21:18:33.7 : [Astrométrie] Décalage de position -> RA=48.0 arcmin DEC=-6.6 arcmin Dist=37.4 arcmin
TU 11/07/2015 21:18:33.7 : [Telescope] Recalage du telescope suite à l'astrometrie...

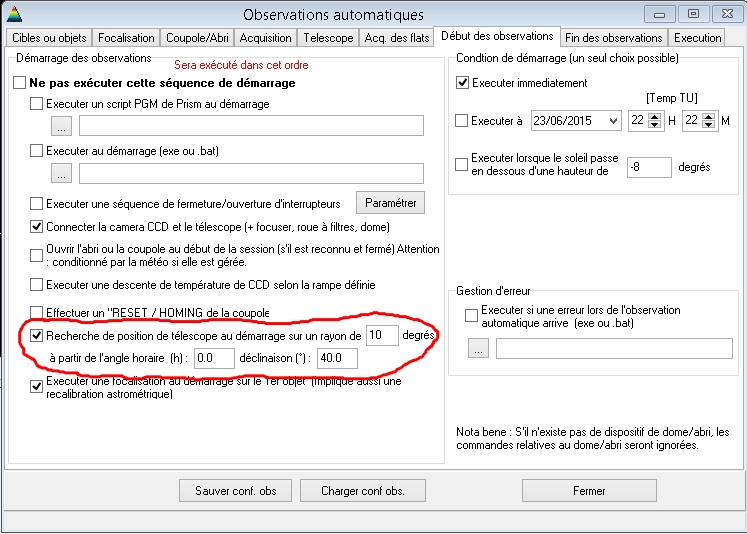

Serait-il possible de modifier la séquence de démarrage par un basculement sur le filtre de référence lorsque PRISM réalise l'astrométrie ?

PS : Ma configuration (setup)
PRISM 9.0.6 build 2 du 26/05/2015
Version OS Windows 8.1 en 64 bits
Processeur Intel(R)_Core(TM)_i5-3210M_CPU_@_2.50GHz
Mémoire utilisable 16Go
Résolution 1920x1080
ASCOM Platform 6 - SP3 v6.0.3.0
Monture EM200 Temma 2Jr et driver ASCOM Telescope driver for Takahashi Temma protocols 6.2.0.0
Caméra principale Acquisition CCD QSI583WSG
Caméra secondaire Autoguider i-Nova PLA-MX hors axe 17mm et driver ASCOM I_Nova Camera Driver 1.11.0.0
Contrôle de focalisation : Robofocus et RobofocusSever driver ASCOM 5.2.0.0
Filtres ASTRODON True RGB et Ultra bande étroite Ha, Oiii, Sii, à 3nm
Optique Lunette Takahashi FSQ106 F/5

Marc DELDEM · Message par **Marc DELDEM** » 12 juil. 2015, 03:39

Salut Patrice,

Ton problème se pose qu'au lancement de l'observation automatique ou tout le temps pendant l'observation automatique ?

Pour ma part, pendant l'observation automatique le changement de filtre pour la calibration astrométrique se fait bien avec le filtre de référence.

Marc

Patrice Le Guen · Message par **Patrice Le Guen** » 12 juil. 2015, 21:50

Salut Marc,

Est-ce que tu confirme que si un filtre x (x différent du filtre de référence) est sélectionné manuellement alors l'astrométrie au démarrage dans l'OBS-AUTO se fait avec le filtre x et non le filtre de référence ?

Pour ce qui concerne la calibration astrométrique lors du déroulement d'une séquence il se trouve que cela ne se passe pas très bien non plus. Ci-dessous un LOG (la suite de celui de mon message ci-dessus). La ligne en rouge indique que le filtre 3 est sélectionné (chez moi c'est le Sii il est 30 fois plus sombre que le filtre de référence n°1). A la ligne bleu l'astrométrie démarre mais PRISM échoue dans la reconnaissance du ciel sans donner de message d'erreur.

TU 11/07/2015 21:18:34.4 : [Telescope] Déplace le télescope sur cet objet -> NGC7000
TU 11/07/2015 21:22:52.1 : [Telescope] Pose de 10s pour rattrapage des jeux
TU 11/07/2015 21:23:02.8 : [Telescope] Tube coté Ouest du pied visant l'Est
TU 11/07/2015 21:23:02.8 : [Filtres] requis n°3
TU 11/07/2015 21:23:02.8 : [Filtres] En cours : n°1
TU 11/07/2015 21:23:03.7 : [Filtres] Changement de filtre du n°1 vers n°3
TU 11/07/2015 21:23:06.0 : [Filtres] Filtre n°1 vers n°3, référence=5.600 mm, décalage=0.119 mm, position=5.719 mm
TU 11/07/2015 21:23:06.0 : [Télescope] Un retournement de monture a été signalé
TU 11/07/2015 21:23:06.0 : [Camera] Retour en mode "FULL FRAME"
TU 11/07/2015 21:23:06.0 : [Camera] Taille image CCD X1=1 Y1=1 X2=3326 Y2=2504
TU 11/07/2015 21:23:06.0 : [Camera] Prepare une pose BinX=1 BinY=1 MiroirX=0 MiroirY=0 Pose=15.00 sec
TU 11/07/2015 21:23:07.6 : [Camera] Pose démarrée !
TU 11/07/2015 21:23:39.1 : [Astrométrie] Catalogue UCAC : F:\Catalogues\UCAC4\u4b\
TU 11/07/2015 21:23:39.1 : Démarrage de la recherche étendue sur une zone de ciel de 5.0°
TU 11/07/2015 21:23:40.0 : Première passe, 1020 étoile(s) trouvée(s)
TU 11/07/2015 21:23:40.7 : Deuxieme passe, 191 étoile(s) trouvée(s)
TU 11/07/2015 21:23:40.8 : Alpha : 21h29m54s Delta : +48°13'54'' dist=6.6° cat=10
TU 11/07/2015 21:26:46.4 : 60 étoiles de comparaisons...
TU 11/07/2015 21:26:49.4 : [Foc] la focalisation est forcée après un retournement !
TU 11/07/2015 21:26:49.4 : [Foc] Intervalle de temps à 13.2 min, pour toute les 30.0 min
TU 11/07/2015 21:26:49.4 : [Foc] Démarrage de la focalisation

PS : Ma configuration (setup)
PRISM 9.0.6 build 2 du 26/05/2015
Version OS Windows 8.1 en 64 bits
Processeur Intel(R)_Core(TM)_i5-3210M_CPU_@_2.50GHz
Mémoire utilisable 16Go
Résolution 1920x1080
ASCOM Platform 6 - SP3 v6.0.3.0
Monture EM200 Temma 2Jr et driver ASCOM Telescope driver for Takahashi Temma protocols 6.2.0.0
Caméra principale Acquisition CCD QSI583WSG
Caméra secondaire Autoguider i-Nova PLA-MX hors axe 17mm et driver ASCOM I_Nova Camera Driver 2.3.3.4
Contrôle de focalisation : Robofocus et RobofocusSever driver ASCOM 5.2.0.0
Filtres ASTRODON True RGB et Ultra bande étroite Ha, Oiii, Sii, à 3nm
Optique Lunette Takahashi FSQ106 F/5

Marc DELDEM · Message par **Marc DELDEM** » 13 juil. 2015, 07:59

Bonjour Patrice,

Patrice Le Guen a écrit : Est-ce que tu confirme que si un filtre x (x différent du filtre de référence) est sélectionné manuellement alors l'astrométrie au démarrage dans l'OBS-AUTO se fait avec le filtre x et non le filtre de référence ?

=> Il faut que je fasse un test pour confirmer ou pas.

Patrice Le Guen a écrit : Pour ce qui concerne la calibration astrométrique lors du déroulement d'une séquence il se trouve que cela ne se passe pas très bien non plus. Ci-dessous un LOG (la suite de celui de mon message ci-dessus). La ligne en rouge indique que le filtre 3 est sélectionné (chez moi c'est le Sii il est 30 fois plus sombre que le filtre de référence n°1). A la ligne bleu l'astrométrie démarre mais PRISM échoue dans la reconnaissance du ciel sans donner de message d'erreur.

Tu fais une calibration en binning 2x2 ou pas ? Car cela semble très long chez toi.
Tu peux faire une capture d'écran de la page de l'observation automatique où on configure les paramètres de la calibration astrométrique.
Et une capture d'écran de la page dans Prism où on règle les paramètres de la reconnaissance automatique (menu Options / Paramètres reconnaissance de champ...)
Et également une capture du dialogue où tu définis les filtres avec les offsets et où tu indiques le filtre de référence.

Marc

Patrice Le Guen · Message par **Patrice Le Guen** » 13 juil. 2015, 14:06

Salut Marc,

La définition de mes paramètres de calibration astrométrique est bonne. Ca fonctionne très bien avec le filtre clair. Le problème vient de l'utilisation d'un filtre bande étroite non souhaité pour la calibration, et dans ce cas l'algorithme a du mal à calibrer.

En résumé le problème de ma calibration est l'utilisation d'un autre filtre que celui de référence alors que j'ai paramétré l'utilisation du filtre de référence.

Marc DELDEM · Message par **Marc DELDEM** » 14 juil. 2015, 23:16

Bonsoir Patrice,

Je confirme que cela fonctionne comme attendu (version de Prism 9.0.6):

Mon filtre de référence est le 5.
J'étais sur le filtre 4.
Et je veux faire une image avec le filtre 2:

TU 14/07/2015 21:10:54.3 : --------------------------------------------------------------------------------------------------------
TU 14/07/2015 21:10:54.3 : Démarrage de l'observation automatique.
TU 14/07/2015 21:10:54.3 : [Dome] Pas d'ouverture de de dome/abri requis !
TU 14/07/2015 21:10:54.3 : Système de focalisation : TCF-S Focuser, 1.79 - 06 Janv 2013
TU 14/07/2015 21:10:54.3 : Roue à filtres : Sbig Embedded filter wheel
TU 14/07/2015 21:10:54.3 : [Méteo] Démarrage du processus de surveillance
TU 14/07/2015 21:10:54.3 : Système de position de telescope : Gemini Telescope .NET
TU 14/07/2015 21:10:54.3 : Système de pilotage de telescope : Gemini Telescope .NET
TU 14/07/2015 21:10:54.3 : Pas de système dome/abri.
TU 14/07/2015 21:10:54.3 : Pas de station météo.
TU 14/07/2015 21:10:54.3 : Pas de système de mesure de couverture nuageuse.
TU 14/07/2015 21:10:54.3 : Camera primaire : SBIG ST-8 3 CCD Camera
TU 14/07/2015 21:10:54.3 : Monture Allemande détectée : retournement au méridien possible
TU 14/07/2015 21:10:54.3 : Début immédiat de l'observation automatique.
TU 14/07/2015 21:10:54.4 : [Telescope] Vérification du status de parking du telescope
TU 14/07/2015 21:10:54.4 : Durée des poses totales (H:M:S) -> 00:00:05
TU 14/07/2015 21:10:54.6 : Soleil en "descente"
TU 14/07/2015 21:10:54.6 : [Telescope] Déplace le télescope sur cet objet -> GSC2619-0146
TU 14/07/2015 21:11:01.3 : [Telescope] Pose de 7s pour rattrapage des jeux
TU 14/07/2015 21:11:08.3 : [Telescope] Tube coté Ouest du pied visant l'Est
TU 14/07/2015 21:11:08.3 : [Filtres] requis n°2
TU 14/07/2015 21:11:08.3 : [Filtres] En cours : n°4
TU 14/07/2015 21:11:12.0 : [Filtres] Changement de filtre du n°4 vers n°2
TU 14/07/2015 21:11:16.3 : [Filtres] Filtre n°4 vers n°2, référence=4.295 mm, décalage=2.370 mm, position=6.665 mm
TU 14/07/2015 21:11:16.3 : [Télescope] Un retournement de monture n'a pas été signalé
TU 14/07/2015 21:11:16.3 : [Astrométrie] Initiée par le pointage
TU 14/07/2015 21:11:16.3 : [Astrométrie] Début de calibration astrométrique (acquisition d'image)
TU 14/07/2015 21:11:16.3 : [Astrométrie] Remise sur le filtre de référence
TU 14/07/2015 21:11:16.3 : [Filtres] Sauve la position courante -> n°2
TU 14/07/2015 21:11:16.3 : [Filtres] requis n°5
TU 14/07/2015 21:11:16.3 : [Filtres] En cours : n°2
TU 14/07/2015 21:11:20.1 : [Filtres] Changement de filtre du n°2 vers n°5
TU 14/07/2015 21:11:31.2 : [Filtres] Filtre n°2 vers n°5, référence=4.295 mm, décalage=0.000 mm, position=4.295 mm
TU 14/07/2015 21:11:31.2 : [Camera] Retour en mode "FULL FRAME"
TU 14/07/2015 21:11:31.2 : [Camera] Taille image CCD X1=1 Y1=1 X2=1530 Y2=1020
TU 14/07/2015 21:11:31.2 : [Camera] Prepare une pose BinX=2 BinY=2 MiroirX=1 MiroirY=0 Pose=3.00 sec
TU 14/07/2015 21:11:31.7 : [Camera] Pose démarrée !
TU 14/07/2015 21:11:37.5 : [Astrométrie] Catalogue UCAC : C:\Documents and Settings\DELDEM Marc\Mes documents\CATALOGUES_ASTRO\UCAC4\u4b\
TU 14/07/2015 21:11:38.5 : [Foc] Revient au filtre initial, index=2
TU 14/07/2015 21:11:38.5 : [Filtres] requis n°2
TU 14/07/2015 21:11:38.5 : [Filtres] En cours : n°5
TU 14/07/2015 21:11:41.3 : [Filtres] Changement de filtre du n°5 vers n°2
TU 14/07/2015 21:11:48.7 : [Filtres] Filtre n°5 vers n°2, référence=4.295 mm, décalage=2.370 mm, position=6.665 mm
TU 14/07/2015 21:11:48.7 : [Astrométrie] Décalage de position -> RA=-0.6 arcsec DEC=-1.3 arcsec Dist=1.4 arcsec
TU 14/07/2015 21:11:48.7 : [Telescope] Recalage du telescope suite à l'astrometrie...
TU 14/07/2015 21:11:53.9 : [Telescope] Pose de 7s pour rattrapage des jeux
TU 14/07/2015 21:12:00.9 : [Telescope] Tube coté Ouest du pied visant l'Est
TU 14/07/2015 21:12:00.9 : [Telescope] OK, pas de passage au méridien pendant la pose
TU 14/07/2015 21:12:00.9 : [Camera] Prépare une pose de 5.0 sec, en binning 1x1
TU 14/07/2015 21:12:00.9 : [Camera] Taille image CCD X1=1 Y1=1 X2=1530 Y2=1020
TU 14/07/2015 21:12:00.9 : [Camera] Prepare une pose BinX=1 BinY=1 MiroirX=1 MiroirY=0 Pose=5.00 sec
TU 14/07/2015 21:12:01.4 : [Camera] Pose démarrée !
TU 14/07/2015 21:12:13.8 : Fichier sauvé : GSC2619-0146-002.cpa -> 0
TU 14/07/2015 21:12:14.1 : Image d'itération réalisée -> [1/1]
TU 14/07/2015 21:12:14.1 :
TU 14/07/2015 21:12:14.4 : Soleil en "descente"
TU 14/07/2015 21:12:14.4 : Hauteur du Soleil : -15.8°
TU 14/07/2015 21:12:14.4 : GSC2619-0146 a été effectué à hauteur de (1/1) -> 100.0% Boucle n°1
TU 14/07/2015 21:12:14.4 : Tous les champs ont été balayés !
TU 14/07/2015 21:12:14.6 : [Meteo] "WatchDog" terminé
TU 14/07/2015 21:12:14.6 : [Meteo] : Processus de watchdog détruit
TU 14/07/2015 21:12:14.6 : Actions de fin d'observation non voulues par l'utilisateur !
TU 14/07/2015 21:12:14.6 : Fin de l'observation automatique.
TU 14/07/2015 21:12:14.6 : --------------------------------------------------------------------------------------------------------
TU 14/07/2015 21:12:14.6 : Le processus d'observation auto a été détruit !

Il y a bien un changement de filtre pour la réalisation de l'astrométrie...

Marc

Patrice Le Guen · Message par **Patrice Le Guen** » 19 juil. 2015, 22:49

Bonjour,

Merci Marc pour ce test. Je viens de le refaire dans les mêmes conditions que ton test. J'obtiens exactement le même comportement. Cependant ta contribution m'a permis de me rendre compte que nos paramètres de démarrage ne sont pas identiques. Dans l'onglet "Début des observations" du module OBS-AUTO j'avais coché l'option "Recherche de position de télescope au démarrage sur un rayon de 10°" :

: Recherche de position de télescope au démarrage

Pourrais-tu refaire le test avec cette option ?

PS : Ma configuration (setup)
PRISM 9.0.6 build 2 du 26/05/2015
Version OS Windows 8.1 en 64 bits
Processeur Intel(R)_Core(TM)_i5-3210M_CPU_@_2.50GHz
Mémoire utilisable 16Go
Résolution 1920x1080
ASCOM Platform 6 - SP3 v6.0.3.0
Monture EM200 Temma 2Jr et driver ASCOM Telescope driver for Takahashi Temma protocols 6.2.0.0
Caméra principale Acquisition CCD QSI583WSG
Caméra secondaire Autoguider i-Nova PLA-MX hors axe 17mm et driver ASCOM I_Nova Camera Driver 2.3.3.4
Contrôle de focalisation : Robofocus et RobofocusSever driver ASCOM 5.2.0.0
Filtres ASTRODON True RGB et Ultra bande étroite Ha, Oiii, Sii, à 3nm
Optique Lunette Takahashi FSQ106 F/5

Marc DELDEM · Message par **Marc DELDEM** » 20 juil. 2015, 22:23

OK je confirme le problème !

Dans la recherche de la position du télescope au démarrage, il fait cette recherche en prenant une image avec le filtre courant.
Moi j'étais avec le bleu...
Au bout de 3 minutes où il essayait de faire la reconnaissance, j'ai arrêté le module d'observation automatique.

J'ai vu le problème avec la version beta 10.0.1.140.

Marc

Patrice Le Guen · Message par **Patrice Le Guen** » 25 août 2015, 13:06

Bonjour Cyril,

Marc confirme le problème.

Peux-tu modifier le code de PRISM ? Je pense qu'une solution serait d'exécuter, lors du démarrage de l'observation automatique, un basculement sur le filtre de référence ?

Message par **Cyril Cavadore** » 04 sept. 2015, 03:53

D'un coté on me dis que ca marche et de l'autre non ...
Il est clair que faire l'astrometrie sur un filtre qui est autre que celui de reference, en general le L , est risqué.
je vais demander a d'autres utilisateurs de me confirmer ce probleme.
Est du au fait que le demarrage de l'obs auto ne se fait pas sur le filtre de reference ?

FORUM DU LOGICIEL PRISM

OBS-AUTO et Astrométrie

OBS-AUTO et Astrométrie

Re: OBS-AUTO et Astrométrie

Re: OBS-AUTO et Astrométrie

Re: OBS-AUTO et Astrométrie

Re: OBS-AUTO et Astrométrie

Re: OBS-AUTO et Astrométrie

Re: OBS-AUTO et Astrométrie

Re: OBS-AUTO et Astrométrie

Re: OBS-AUTO et Astrométrie

Re: OBS-AUTO et Astrométrie
