Motifs sur les images venant d'une camera CCD

[Cyril Cavadore]

Bonjour,

Voici une fonction qui existe dans prism v9, et aussi dans la v10.
le but est de mettre des motifs sur l'image qui sort d'une camera CCD, typiquement l'empreinte d'une fente ou un repère fixe.

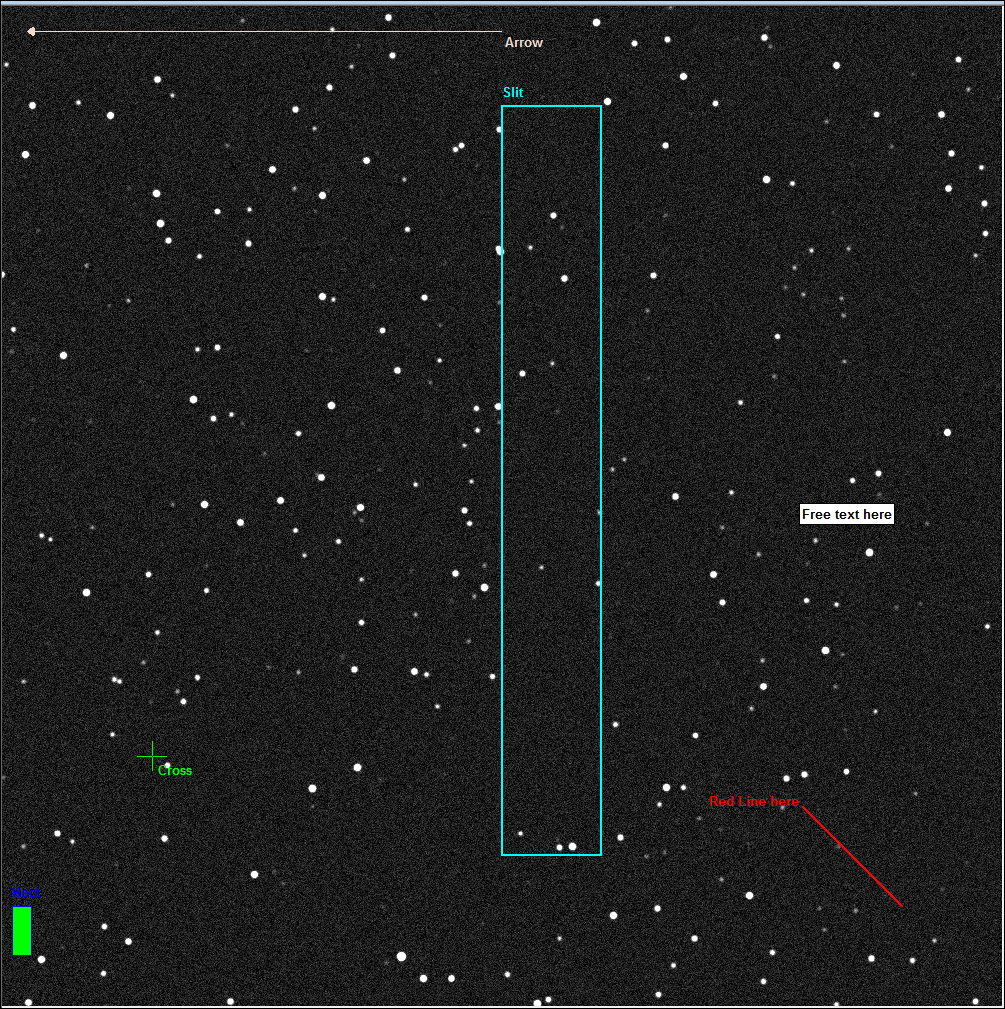

Cela ressemble a ceci

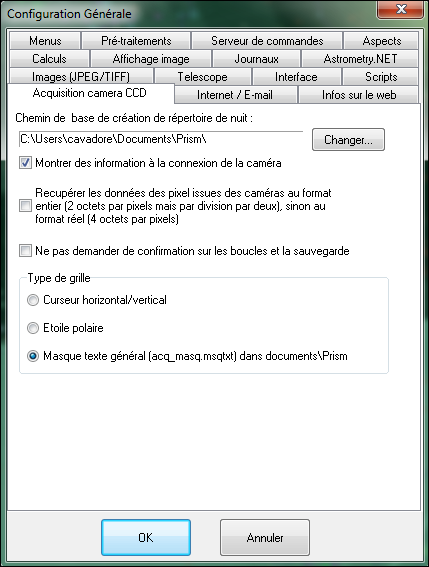

Pour se faire aller dans les options générales de Prism, cocher la case suivante "Masque texte général"

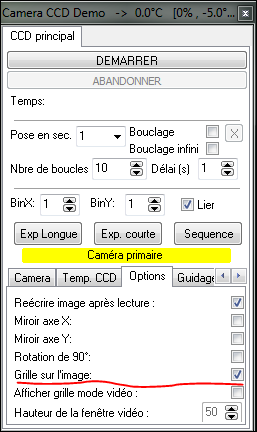

Puis dans le ccd qui vous interesse de mettre ces motifs cocher la case

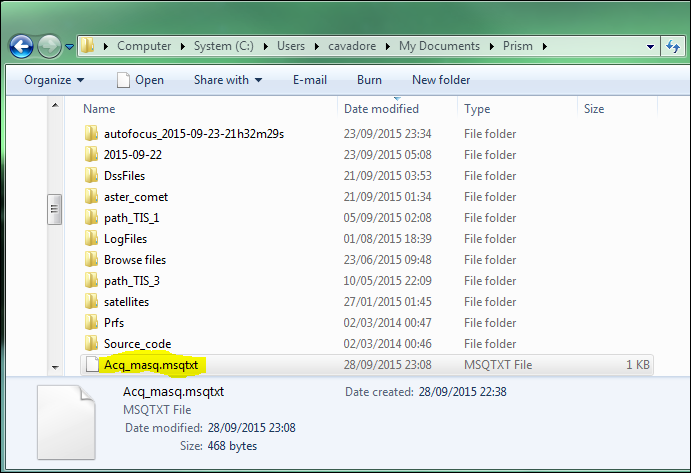

Il faut créer un fichier texte nommé Acq_masq.msqtxt et le mettre dans ce repertoire

editer le fichier, c'est un fichier texte qui contient les motifs a mettre sur l'image de camera CCD

Code : Tout sélectionner

<Line>
800,800,900,900
"Red Line here"
Arial,10
0000FF
2


<Cross>
150,750
"Cross"
Arial,10
00FF00
1


<Rect>
500,100,600,850
"Slit"
Arial,10
FFFF00
2
Filled
111111


<Rect>
10,900,30,950
"Rect"
Arial,10
FF0000
1
Clear
00FF00



<Text>
800,500
"Free text here"
Arial,10
000000
Filled
FFFFFF


<Ellipse>
100,300,150,400
"test"
Arial,10
FF00FF
3
Clear
CCDDEE


<Arrow>
25,25,500,25
"Arrow"
Arial,10
CCDDEE
1

Pour faire une ligne ecrire ->

<Line>
X1,Y1,X2,Y2 : coordonnées
"your texte" : le texte
Arial,10 : la fonte et la taille
0000FF : la couleur BBGGRR
2 : l'épaisseur du trait

<Cross>
X1,Y1 : coordonnées
"Cross" : le texte
Arial,10 : la fonte et la taille
00FF00 : la couleur BBGGRR
1 : l'épaisseur du trait


<Rect>
X1,Y1,X2,Y2 : coordonnées
"Slit" : le texte
Arial,10 : la fonte et la taille
FFFF00 : la couleur BBGGRR
2 : l'épaisseur du trait
Filled : si remplissage (Filled pour ne PAS remplir, oui c'est un bug dans la v9, sera fixé dans la v10)
111111 : couleur de remplissage BBGGRR

<Text>
X1,Y1 : Coordonnées
"Free text here" : le texte
Arial,10 : la fonte et la taille
000000 : couleur du texte
Filled : remplissage ou pas
FFFFFF : Couleur de fond


<Ellipse>
X1,Y1,X2,Y2 : coordonnées
"test" : le texte
Arial,10 : la fonte et la taille
FF0000
3 : l'épaisseur du trait
Clear : Non rempli
CCDDEE : couleur de remplissage


<Arrow>
X1,Y1,X2,Y2 : coordonnées
"Arrow" : le texte
Arial,10 : la fonte et la taille
CCDDEE : couleur de fleche
1 : epaisseur de trait
